1完整的產品范圍：額度轉矩從0.5Nm-50Nm，如有需要可擴展到250Nm
2標準防護等級為IP65，可擴展到IP67
3內置溫度傳感器，提供實時溫度檢測信號
4電機工作溫度范圍-40°C至+75°C, -60°C至+ 200°C可選
5工作溫度可擴展到-80°C
6抗沖擊能力可達到15G以上
7可擴展在核輻射條件(105 Gray)下運行
8可擴展在真空環境(10-7Pa)下運行
| 電機型號 | 85BYGH-R350C | 85BYGH-R450B | 85BYGH-R450C | 86BYGX-R450A | 86BYGX-R450B | 86BYGX-R450C |
| 相數 | 3 | 2 | 2 | 2 | 2 | 2 |
| 保持力矩(Nm) | 6 | 3.5 | 6 | 1.6 | 4 | 7.5 |
| 步距角(°) | 0.6/1.2 | 0.9/1.8 | 0.9/1.8 | 0.9/1.8 | 0.9/1.8 | 0.9/1.8 |
| 電流(A) | 3.7 | 3 | 4 | 3.1 | 3 | 5 |
| 電壓(V) | 12 | 5.4 | 3.8 | 2.79 | 3.6 | 4.9 |
| 相電感(mH) | 11.5 | 10 | 7.5 | 2.7 | 11 | 4.4 |
| 轉動慣量(kg.cm2) | 3.58 | 2.7 | 3.2 | 0.64 | 1.3 | 1.9 |
| 啟動頻率(Hz) | 124 | 94 | 114 | 64 | 92 | 129 |
| 重量(Kg) | 4 | 3 | 3.7 | 1.6 | 2.7 | 3.54 |
| 電機型號 | 110BYG-R350B | 110BYG-R350C | 110BYG-R350D | 130BYG-R350A | 130BYG-R350B | 130BYG-R350C |
| 相數 | 3 | 3 | 3 | 3 | 3 | 3 |
| 保持力矩(Nm) | 12 | 18 | 25 | 27 | 37 | 50 |
| 步距角(°) | 0.6/1.2 | 0.6/1.2 | 0.6/1.2 | 0.6/1.2 | 0.6/1.2 | 0.6/1.2 |
| 電流(A) | 3 | 5 | 5 | 5 | 5 | 7 |
| 電壓(V) | 80~350 | 80~350 | 80~350 | 80~350 | 80~350 | 80~350 |
| 相電感(mH) | 30 | 35 | 28 | 20 | 25 | 30 |
| 轉動慣量(kg.cm2) | 12.5 | 16.5 | 20.5 | 28 | 37 | 45 |
| 啟動頻率(Hz) | 1600 | 1600 | 1600 | 1600 | 1600 | 1600 |
| 重量(Kg) | 9.8 | 13.3 | 15.4 | 15 | 18.65 | 25 |
| 電機型號 | 110BYG-R250B | 110BYG-R250C | 110BYG-R250D | 130BYG-R250A | 130BYG-R250B | 130BYG-R250C |
| 相數 | 2 | 2 | 2 | 2 | 2 | 2 |
| 保持力矩(Nm) | 12 | 18 | 25 | 27 | 37 | 50 |
| 步距角(°) | 0.9/1.8 | 0.9/1.8 | 0.9/1.8 | 0.9/1.8 | 0.9/1.8 | 0.9/1.8 |
| 電流(A) | 4 | 4 | 4 | 4 | 6 | 6 |
| 電壓(V) | 80~300 | 80~300 | 80~300 | 80~300 | 80~300 | 80~300 |
| 相電感(mH) | 6 | 7 | 9 | 6.3 | 8.3 | 8.3 |
| 轉動慣量(kg.cm2) | 12.8 | 16.5 | 20.5 | 28 | 37 | 45 |
| 啟動頻率(Hz) | 1200 | 1200 | 1200 | 1100 | 1100 | 1100 |
| 重量(Kg) | 9.8 | 13.3 | 15.4 | 15 | 18.65 | 25 |
注：電機接口、電壓、轉速可按客戶要求定制

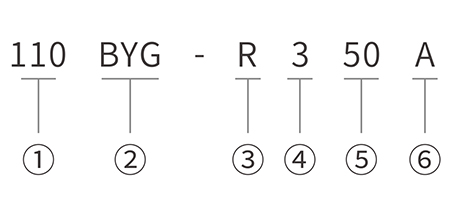

| 代號說明 | ||
| ① | 機座號、電機外徑 | 單位：mm |
| ② | 電機形式 | 混合式步進電機 |
| ③ | 擴展代號 | R表示防輻射型，缺省表示普通型 |
| ④ | 電機相數 | 2代表2相，3代表3相，5代表5相 |
| ⑤ | 電機轉子齒數 | 電機轉子上的齒的數目 |
| ⑥ | 電機機身長度 | F用代號英文字母A、B、C.....表示 |
| ⑦ | 定制特征 | 客戶定制代號 |
